射频同轴连接器

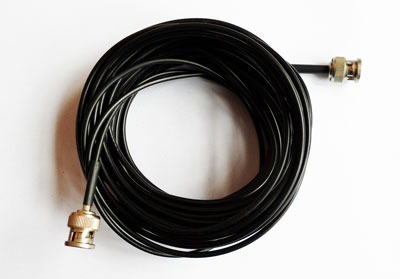

BNC-J转BNC-J3米
-
性能稳定
-
臻选原材
-
经久耐用
公司位于美丽富饶的长江三角洲历史名城镇江市丹徒区高新技术开发区,这里水陆交通十分便捷。公司是专业生产邮电、通讯电子等高科技产品配件的厂家,具有近二十年的生产史。目前主要生产的产品有三大系列:光电通讯器件系列、电子接插件系列和新开发出电动车、充电器插头,插座系列。
提供百励电子有限公司官方新闻,带您走进百励电子有限公司,了解企业资讯
2025-06
射频同轴连接器在什么地方使用的
1. 雷达系统 :雷达系统需要传输高频率的射频信号,同轴射频连接器能够满足这种需求,保证信号的稳定传输。2. 通信系统 :在通信系统中,同轴射频连接器用于连接天线、射频模块等设备,实现信号的传输和接收。3. 数据传输 :在高速数据传输系统中,同轴射频连接器可以用于连接网络设备、交换机等,实现高速数据的传输。4. 广播电视 :在广播电视领域,同轴射频连接器用于传输电视信号,确保信号的稳定性和清晰度。5. 航空航天 :由于对信号传输的稳定性和可靠性要求较高,同轴射频连接器在航空航天领域也得到了应用。6. 汽车电子 :例如汽车雷达和自动驾驶系统,同轴射频连接器用于信号传输。7. 基站信号传输 :在通信基站的建设和维护中,同轴射频连接器用于信号的传输和分配。
2025-06
射频同轴电缆组件在转换的时候需要注意什么
1. 避免使用过高的频率:尽可能不要使用比当前测试频率高出很多的射频转接器和测试电缆。例如,在测试蜂窝基站的杂散信号时,可采用18GHz的SMA接口测试电缆和转接器,而不是40GHz的2.92mm接口电缆和转接器。2. 正确使用力矩扳手:使用力矩扳手来紧固连接器,确保不超过其规定的力矩。使用钳子(如尖嘴钳或老虎钳)可能会导致连接器损坏。3. 保持连接器清洁:使用蘸有酒精的棉签清洁连接器,但不要用棉签清洗空气介质连接器的内导体。4. 选择合适的电缆:在选择电缆组件时,先确定系统可接受的损耗值,然后根据这个损耗值选择尺寸较小的电缆。
2025-06
射频同轴连接器主要有哪些方面的优点
1. 高频传输性能好:射频同轴连接器能够在高频下保持良好的传输性能,确保信号传输的稳定性和可靠性。例如, SMA连接器支持DC至18GHz甚至26.5GHz的超宽频段,具有低反射损耗和高可靠性。2. 抗干扰能力强:其结构设计能够有效防止信号干扰和泄漏,确保传输信号的纯净度和准确性。内外导体和绝缘体的设计使得同轴连接器具有较低的电磁干扰(EMI),传输损耗少。3. 安装方便可靠:射频同轴连接器提供多种安装方式,如面板安装、印刷版PCB安装、电缆安装等,便于在不同设备和系统中使用。例如,SMA连接器可以通过螺纹耦合机构进行安装,具有高可靠性和低反射损耗。4. 规格品种多:射频同轴连接器有多种规格和品种,可满足不同应用场景下的需求,包括不同的接口机构型式、电气性能参数等。常见的类型有BNC连接器 、SMA连接器 、N连接器 、TNC连接器等,适用于不同的场景和应用。5. 环境适应性强:射频同轴连接器可以在不同的温度、湿度和振动等条件下工作,具有较强的环境适应性。例如,SMA真空射频同轴连接器采用多层防护结构,适用于真空、高压、高湿等环境。
2025-06
射频连接器在使用的时候要怎么选择
1. 实际使用频率范围:选定的射频连接器要符合实际使用的频率范围。2. 电气性能:直式RF连接器的电气性能较好于弯曲式,驻波比和插入损失是关键指标。驻波比低,性能好;插入损耗小,信号传输效率就高。3. 阻抗匹配:选定的RF连接器应与连接的RF连接器或电缆的阻抗一致,以确保信号的稳定传输。4. 机械性能:螺纹连接器的EMC性能较好于卡口式和推拉式连接器,适用于需要高电磁兼容性的场合。5. 材料和镀层:当有特殊环境要求时,需考虑RF连接器的材料和镀层,以确保其在特定环境下的稳定性和耐久性。7. 通用性与高性能需求:如果通用RF连接器能满足需求,则不选择高性能RF连接器,以降低成本。
2025-06
MCX型射频连接器的主要配套领域有哪些
1. 天线 :MCX连接器常用于连接GPS天线和GPS接收器,以及无线通信系统中的天线。2. GPS系统 :MCX连接器在GPS系统中有着应用,主要用于连接GPS天线和接收器。3. 基站应用 :在基站应用中,MCX连接器用于连接各种基站设备,确保信号的稳定传输。4. 电缆组件 :MCX连接器常用于电缆组件的连接,确保高频信号的稳定传输。5. 电器元件 :在电器元件的连接中,MCX连接器因其小巧的设计和良好的电气性能而受到青睐。6. 仪器仪表 :在仪器仪表的连接中,MCX连接器用于连接各种测试设备,确保信号的准确传输。7. 传动系统 :在某些传动系统的连接中,MCX连接器用于内部信号的传输和路由。8. 无线通信系统 :MCX连接器在无线通信系统中用于连接各种无线通信设备,确保信号的稳定传输。9. 电信系统 :在电信系统中,MCX连接器用于连接各种电信设备,确保信号的稳定传输和处理。
2025-06
射频同轴连接器的工作原理
1. 电磁场耦合传输内导体(中心针)和外导体(外部套管)构成同轴结构,射频信号以电磁波形式在两者之间的介质中传播。电磁场在内导体外表面与外导体内表面之间形成耦合,完成能量传输。2. TEM波传输模式同轴传输线的主模为横电磁波(TEM模式),电场和磁场方向与传播方向垂直,保证了信号传输的稳定性。这种模式的特点是电磁波无纵向分量,能量完全在横向平面内振荡,避免了相位延迟和信号失真。3. 屏蔽与阻抗匹配外导体同时承担屏蔽和接地功能,通过其内外表面的导电特性,有效隔离外部电磁干扰,并防止内部信号泄漏。同轴结构的对称性和均匀介质分布确保了特性阻抗的连续性,减少反射和驻波损耗。
